船用流体装卸臂（输油臂）介绍：
　　用流体装卸臂用于槽船管道与码头储运管线之间液体介质传输。
　　在传输过程中，在槽船的正常漂移范围内与槽船随动；
　　根据装卸臂口径、型号和负载的不同，可采用手动操作或电液控制；
　　根据传输介质种类和温度的不同，装卸臂可设计为按碳钢、不锈钢或衬PTFE碳钢管道制造；
　　设计温度范围****为-196°C-+300°C；
　　设计压力位PN1.0MPa-PN4.0MPa。

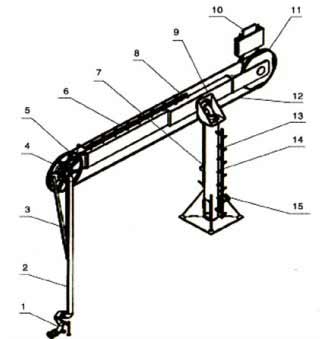

船用臂基本结构图：

1、三维接头 2、外臂 3、外臂支撑 4、上绳轮 5、内臂 6、支撑机构 7、锁紧装置 8、内臂爬梯组件 9、转轴箱 10、副配置 11、下绳轮 12、钢丝绳 13、立柱 14、立柱爬梯组件 15、入口法兰

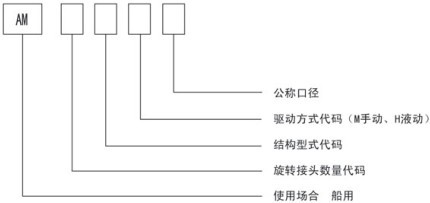

结构形式代码： 1-自支撑双配重船用臂 2-混合支撑单配重船用臂 3-独立支撑单配重船用臂 3-独立支撑单配重船用臂（双管） 驱动方式： M-手动型 H-液压驱动型
