典型汽车底部装卸用密闭装卸(鹤管)臂技术说明
发布时间:2018-9-18 点击次数:283

  本设备系根据用户给定的现场参数并按照HG/T21608-2012《液体装卸臂》标准设计和制造。

★产品概述
  陆用流体装卸臂(鹤管)是用于公路和铁路槽车在敞开或密闭状态下进行各种液体及液化气体的顶部和底部装卸,适用于不同品质的化工品及油品、液化类石油产品的装卸。
  陆用流体装卸臂(鹤管)主要由立柱、旋转接头、液相内臂、液相外臂、液相外伸臂、气相内臂、气相外臂、气相外伸臂、操作手柄、液/气相球阀、液/气相快速接头、弹簧缸平衡系统、内臂锁定装置、导静电系统等附件组成。
★主要结构特点
  鹤管根据用户不同的使用条件进行专门设计、制造,最大限度地满足用户的现场条件。完美优化的设计使为用户制造的产品具有最恰当的结构尺寸,更加方便了设备的使用和维护。
  特有的旋转接头及密封圈
  鹤管旋转接头采用高级优质合金钢作为基本材料,应用复式滚道,使其具有很高的承载能力,能够承受较为苛刻的轴向、径向载荷,运转自如。主密封采用填充四氟,具有高耐磨性、自润滑性,内嵌不锈钢骨架,密封面经抛光处理,密封性能优越、可靠。
  随遇平衡的弹簧缸平衡机构
  弹簧缸平衡机构设计合理,能使装卸臂在操作范围内随遇平衡,避免装卸臂因不平衡而出现碰撞现象,无需再使用笨重的配重铁,使操作灵活、安全。
  在装卸作业过程中,装卸臂随罐车在正常漂移范围内移动,充分体现了的可挠性。

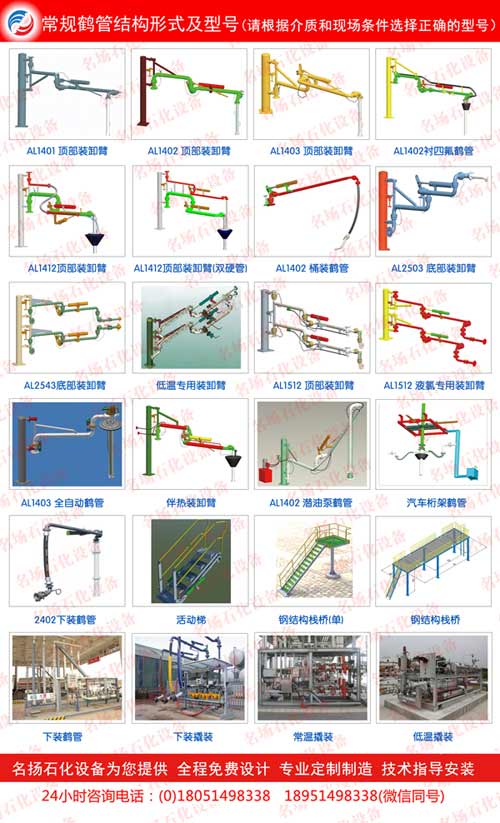

  ★典型鹤管的结构形式如下图:
